Кирпичная печь своими руками

Отопление в дачном доме каждый хозяин организовывает в меру своих строительных навыков или финансовых возможностей. Кто-то покупает электрические обогреватели, делает паровое отопление или ставит тепловые насосы. Другие находят старые "буржуйки" и пользуются ими.

Однако, всем известно, что с камином или  маленькой печью ничто не сравнится  - они придают дому особенный уют и шарм.

В этой статье мы на пошаговых фотографиях увидим, как сделать небольшую кирпичную печку.

Принцип нагрева в ней будет работать так: дым из печи, что находится внизу, проходит  "змейкой" вверх и вниз по колодцам, которые расположены внутри большого дымохода, тем самым очень быстро нагревая печные стены.

Такая печь даже при маленьких размерах и небольшом количестве дров способна всего за пять минут нагреться и уже отдавать свое тепло в помещение.

В качестве раствора для кладки применяется глина с песком в соотношении 1:3. Потом их необходимо будет разбавить водой до соответвующей рабочей консистенции.

На месте, где будет стоять кирпичная печь нужно сделать обязательно гидроизоляцию. Иначе влага или вода будут попадать на поверхность, на ний начнут появлятся "высолы", которые способны разрушить кирпичи.


 Итак, кирпичная печь своими руками



Кирпичная печь своими руками

1) Кладется базовый кирпичный ряд. Для него подойдет любой вид кирпича и даже щебень. В дальнейшем лучше использовать огнеупорный кирпич. Но в кладке этого варианта печки он будет использоваться не часто.

Кирпичная печь своими руками

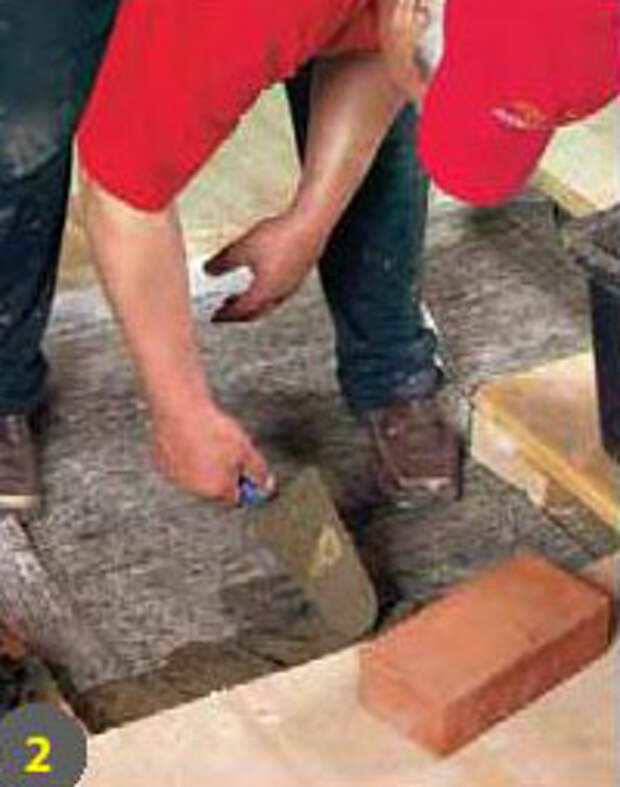

2) Укладка первого ряда на цементный раствор.

Кирпичная печь своими руками

3) Фундамент будущей кирпичной печки закрывают полностью раствором и разравнивают.

Кирпичная печь своими руками

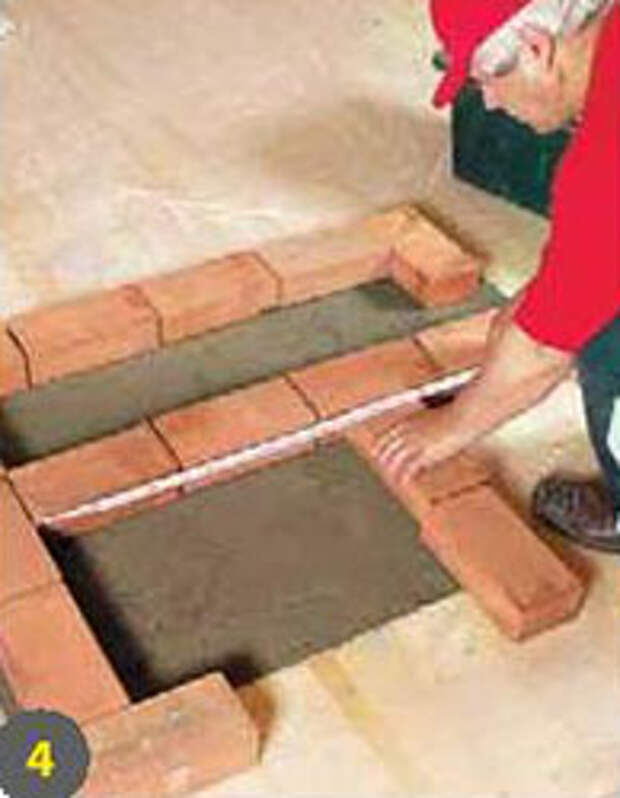

4) Ориентировочной горизонталью для кладки служит одна из стен, а точнее, первый кирпичный ряд для нее.

Кирпичная печь своими руками

5) В том месте где будет выложена сама печь кладут решетку.

Кирпичная печь своими руками

6). Обязательно нужно каждый ряд проверять уровнем.

Кирпичная печь своими руками

7) Когда первый ряд кирпича будет уложен на раствор, нужно переходить к кладке второго. Там, где стена дома будет ближе всего к будущей кирпичной печи, следует положить еще один огнеупорный кирпич в продолжение стены печки.

Кирпичная печь своими руками

8) В том месте, где будет стоять сама печка, необходимо второй кирпичный ряд выложить полностью. А там, где нужно будет еще делать дымоход - оставить пустое место. Также нужно незабыть про дверцу для удаления золы.

Кирпичная печь своими руками

9) Дверцу кладут на раствор и фиксируют с помощью молотка.

Кирпичная печь своими руками

10) Сделав еще три кирпичных ряда, по бокам стенок печки в четверть кирпича кладется дополнительных два ряда - упор для решетки.

Кирпичная печь своими руками

11) Решетку устанавливают на кирпичи.

Кирпичная печь своими руками

12) Размеры кирпича можно подогнать под необходимые рамеры. Измерять...

Кирпичная печь своими руками

13) И отрезать...

Кирпичная печь своими руками  Кирпичная печь своими руками

14,15) Ставится рядом с решеткой дополнительная большая дверца.

Кирпичная печь своими руками  Кирпичная печь своими руками

16,17) Над камином делается первый кирпичный ряд для топки. Для усиления конструкции кирпич укладывается на металическую полоску. В кирпиче предварительно нужно сделать паз.

Кирпичная печь своими руками

18) Укладываются следующие кирпичи.

Кирпичная печь своими руками

19) Укладка решетки на кирпичи. Она должна лежать вровень с кирпичным рядом.

Кирпичная печь своими руками

20) Дополнительная фиксация дверки проволокой.

Кирпичная печь своими руками

21) Топка сделана. Продолжаем класть кирпичную печь своими руками.

Кирпичная печь своими руками  Кирпичная печь своими руками

22, 23) Над топкой кладут белый огнеупорный кирпич.

Кирпичная печь своими руками

24) С помощью металлических полосок дымоход делят на колодцы.

Кирпичная печь своими руками

25) Укладыват колодцы.

Кирпичная печь своими руками

26) Над крышей печки устанавливаюит сажечистки. Для дополнительной фиксации вновь следует использовать проволоку.

Кирпичная печь своими руками

27) Опять дымоход делят на колодцы и первые ряды стенок усиливают кусками металлической полосы.

Кирпичная печь своими руками

28) Выводится потолок над камином, а проем под дымохом остается пустым.

Кирпичная печь своими руками

29) Оставляется над камином карниз и продолжается работа над дымоходом.

Кирпичная печь своими руками Кирпичная печь своими руками

30, 31) Система дымоходов, которая предназначена для первого этажа сделана. Печка находится внизу слева. Дым сначала проходит направо, далее по "змейке" вверх-низ внутри дымохода, а потом выходит вверху слева. Окончание деление колодцев перекрывают жестяным листом. На него укладывают два кирпичных ряда, чтобы компенсировать давление, которое создается в печке.

Кирпичная печь своими руками

32) На второй этаж выводятся два дымохода, что разделены между собой, и на которые установлены задвижки - камина и печки.

Кирпичная печь своими руками

33) На уровне перекрытия второго этажа делают гидроизоляцию и усиливают конструкцию с помошью металлическими уголками.

Чтобы и на верхнем этаже снова не строить печку своими руками, дымоход печки с первого этажа так же разделяют, образуя "змейку" для дыма. Таким образом второй этаж будет отапливаться  за счет тепла печки первого этажа. Конструкцию создают в четверть кирпича, чтобы она быстрее нагревалась.

Кирпичная печь своими руками Кирпичная печь своими руками

34, 35) Прорезается проем для дымохода.

Кирпичная печь своими руками

36) Дымоход следует выгнать выше конька, чтобы ветер, дующий с любой стороны только усиливал тягу, поднимая дым вверх.

Кирпичная печь своими руками

Кирпичная печь своими руками сделана и готова отдавать людям и дому свое тепло.
